首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览
效果图：

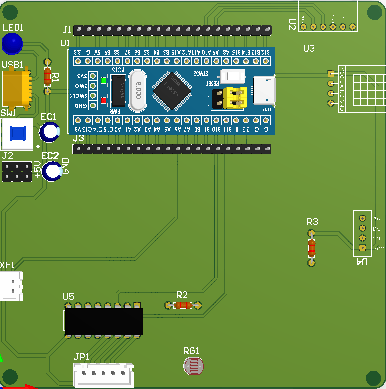

从机：

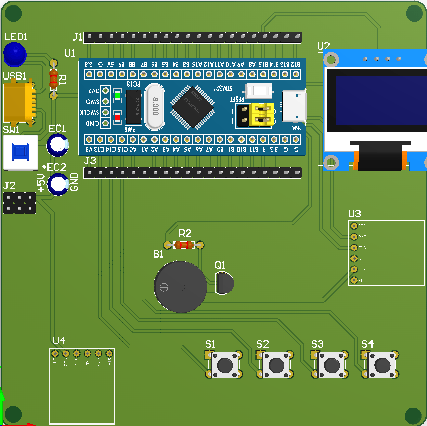

主机：
总体资料：
原理图：
从机:
主机：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于Zigbee的智能窗户控制系统的设计与实现的整个系统，分为主从机两大部分，都包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
从机输入有六部分组成，第一部分是光敏电阻，用于检测当前光照强度值；第二部分是DHT11温湿度传感器，用于获取当前的温湿度值；第三部分是雨水传感器，用于检测雨滴；第四部分是风速传感器，用于获取当前风速值；第五部分是独立按键，用于界面切换、开关窗和切换模式；第六部分是供电电路，给从机系统进行供电。输出由两部分组成，第二部分是ULN2003步进电机，用于模拟窗户的开关；最后是ZigBee模块，用于和主机进行数据的传输。
主机输入由三部分组成，第一部分是独立按键，用于切换界面和模式，开关窗户和关闭报警；第二部分是控ZigBee模块，用于和从机进行数据的传输；第三部分是供电电路，给主机整个系统供电。输出由三部分组成，第一部分是OLED显示屏，显示系统名称，模式、窗户状态，温湿度、光照、风速和雨滴值；第二部分是WIFI模块，连接手机传输数据并通过手机进行控制家电开关和切换模式等；最后一部分是蜂鸣器，用于报警。
硬件清单：
从机：
主机：
