基于单片机的心率血氧体温监测系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4132305C

设计简介：

本设计是基于STC89C52的心率血氧监测系统，主要实现以下功能：

通过血氧心率模块来检测人的心率血氧并且传递给单片机。
通过显示屏显示心率血氧和心率血氧的阈值。
可以通过按键来设置心率血氧的阈值和显示界面。
单片机来判断是否需要报警和发送信息。
无线传输模块会在需要发送信息的时候给手机发送短信。
测温模块，设置阈值，超过阈值报警

电源： 5V
传感器：温度传感器（DS18B20）、心率血氧传感器（MX30102）
显示屏：LCD1602
单片机：STC89C52
执行器：有源蜂鸣器
人机交互：独立按键
通信模块：GSM模块（ML307R）

标签：STC89C52、LCD1602、DS18B20、MX30102、有源蜂鸣器、ML307R、独立按键

题目扩展：智能手环、血氧血压检测仪

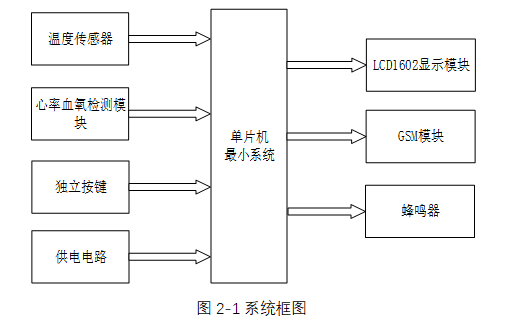

基于STC89C52单片机的心率监测系统设计非常全面，涵盖了数据采集、处理和反馈三个关键环节。下面我将简单概述每个部分的功能：

中控部分（STC89C52单片机）

• 核心控制器：负责整个系统的数据处理和控制逻辑。
• 数据采集：接收来自输入部分的体温、心率和血氧数据。
• 数据处理：对采集到的数据进行分析和处理，如比较阈值、计算平均值等。
• 控制输出：根据处理结果，控制输出部分的显示、报警和通信。

输入部分

1. DS18B20温度传感器：用于实时监测人体的体温。
2. 心率血氧检测模块：监测心率和血氧饱和度，这两个指标对于健康监测至关重要。
3. 独立按键：提供用户交互界面，用于设置阈值和切换显示界面。
4. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. LCD1602显示模块：显示当前的心率、血氧和体温值，以及用户设置的阈值，为用户提供直观的健康数据。
2. GSM模块：在检测到心率、血氧或体温异常时，自动发送短信通知，这对于远程监控和紧急情况处理非常有用。
3. 蜂鸣器：当心率、血氧或体温超出正常范围时，发出声音报警，提醒用户注意。
