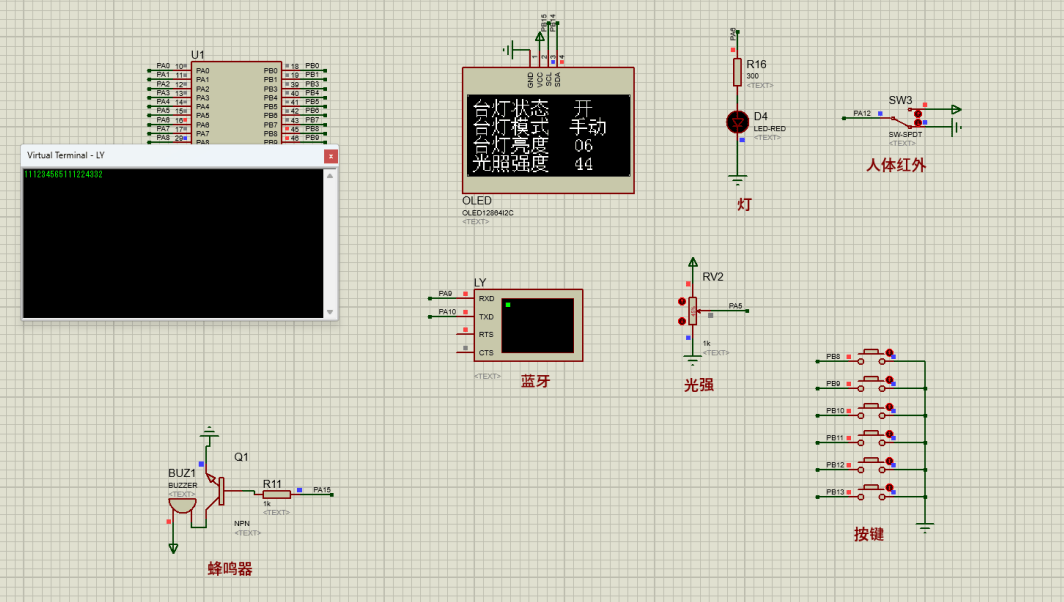

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能台灯的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是DS1302时钟模块，通过该模块可读取当前的时间；第二部分红外对管，通过该模块判断当前是否有人；第三部分是光敏电阻，用于检测当前的光照强度；第四部分是独立按键，通过六个按键（接收蓝牙指令）切换界面和模式、开关灯、调节灯亮度；第五部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是OLED显示模块, 通过该模块可以显示台灯开关/模式/亮度，光照亮度，坐下时间；第二部分是USB灯，表示台灯；第三部分是蜂鸣器，当久坐时，进行提醒；最后一部分是ECB02蓝牙模块，通过该模块可以与按键相同功能，同时给手机发送获取的各项数据。
硬件清单：
