编号：

T4112305M

设计简介：

本设计是基于STM32的酒店智能开关控制系统，主要实现以下功能：

可通过语音控制与触摸按键控制
可通过温湿度传感器检测当前温湿度
可通过空气质量传感器检测当前空气质量
可通过语音或触摸按键控制步进电机(窗帘开关)+继电器(模拟总开关和电视开关）+风扇（模拟空调）+LED灯（模拟廊灯、射灯、灯带、请勿打扰）
可通过显示屏显示数据
可通过WIFI模块连接云平台

电源： 5V
传感器：温湿度传感器（DHT11）、空气质量传感器（MQ-135）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器、LED灯
人机交互：触摸按键、语音控制（SU-03T）
通信模块：WIFI模块（ESP-12F）

标签：STM32F103C8T6、OLED12864、DHT11、MQ-135、继电器、LED灯、03T、触摸按键、ESP-12F

题目扩展：智能家庭中控、语音控制系统

关键词：STM32单片机，移动小车，温湿度检测，超声波测距，蓝牙控制

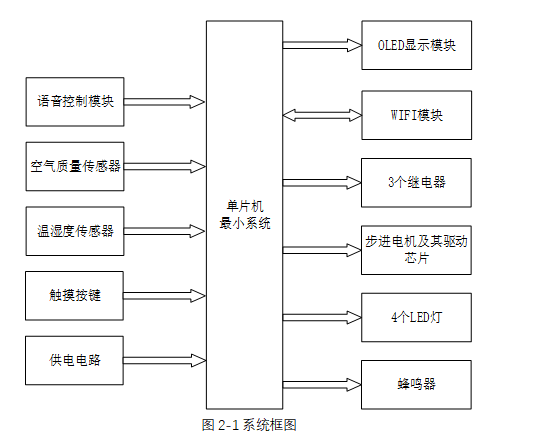

基于STM32单片机的酒店智能开关控制系统设计非常先进，它集成了多种传感器和控制模块，以实现智能化的酒店环境管理。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的大脑，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的语音指令、空气质量、温湿度等数据。
• 数据处理：对采集到的数据进行分析和处理，如比较阈值、执行用户设置的命令等。
• 控制输出：根据处理结果，控制输出部分的设备状态和显示信息。

输入部分

1. SU-03T语音控制模块：通过语音识别技术，实现对酒店电器的控制和设置，如开关电器、设置“请勿打扰”等。
2. MQ-135空气质量传感器：监测空气中的有害物质，如烟雾、VOCs等，保障室内空气质量。
3. DHT11温湿度传感器：实时监测室内的温湿度，为用户提供舒适的居住环境。
4. 触摸按键：提供物理交互界面，用于手动控制设备和设置系统参数。
5. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示屏：显示当前的温湿度、空气质量等信息，以及用户设置的阈值，提供直观的系统状态。
2. WIFI模块：通过无线网络连接到云平台，实现数据上传、远程控制和设置。
3. 继电器：控制电视、空调和总开关的电源，实现远程或自动控制。
4. ULN2003步进电机及其驱动芯片：控制窗帘的开关，提供自动化的窗帘控制。
5. LED灯：分别表示廊灯、射灯、灯带和“请勿打扰”指示灯，提供直观的设备状态指示。
6. 蜂鸣器：当温湿度或空气质量超过设定的阈值时，发出声音报警，提醒管理人员或用户采取措施。
