仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成酒店智能开关控制系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是SU-03T语音控制模块，用于控制酒店电器开关、设置请勿打扰等等；第二部分是MQ-135空气质量传感器，用于检测当前的空气中的有害物质值；第三部分是DHT11温湿度传感器，用于检测当前的温湿度值；第四部分是触摸按键，用于切换界面，开关窗帘/灯/电视/灯带/空调/总开关/请勿打扰、设置温湿度、空气质量阈值；第五部分是供电电路，给整个系统供电。输出由六部分组成，第一部分是OLED显示屏，可以显示当前温湿度、空气质量值及其阈值；第二部分是WIFI模块，通过WIFI连接云平台上传数据，设置阈值并控制电器等。第三部分是3个继电器，分别模拟电视、空调、总开关；第四部分的是ULN2003步进电机及其驱动芯片，用于模拟窗帘开关；第五部分是4个LED灯，分别表示廊灯、射灯、灯带、请勿打扰指示灯；最后是蜂鸣器，当温湿度/空气质量超过其阈值，进行报警。

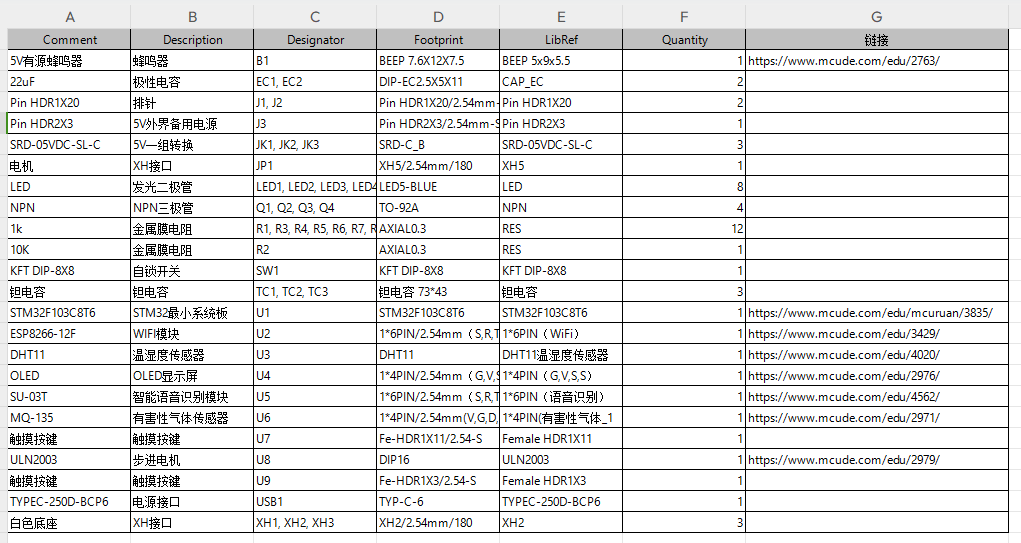

硬件清单：
